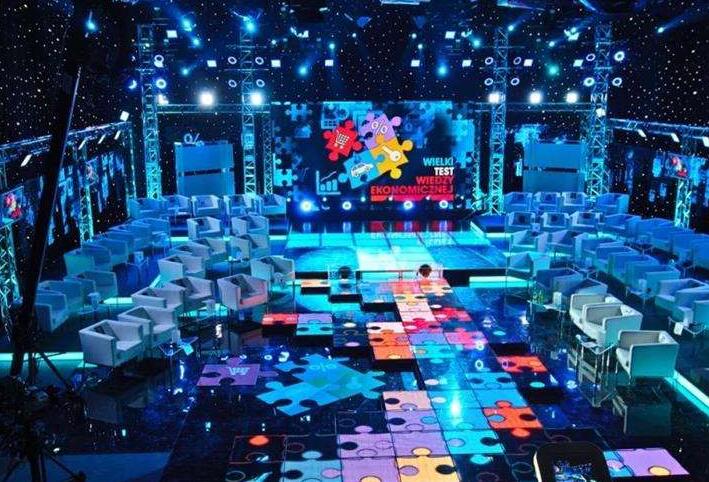

近年來LED顯示屏是越來越普遍，是一種很受歡迎的信息傳媒工具。每當夜幕降臨時，LED顯示屏綻放出璀璨的畫面令人們能夠感覺世界的繽紛多彩，隨著應用范圍的不斷擴大，所出現的故障問題也越來越多，及時檢測是一件比較重要的事情，只有找出問題，才能進行維修處理。
LED地磚顯示屏檢查方法
1、電阻檢測法，將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的范圍。
2、電壓檢測法，將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，否則確定了問題的范圍。
3、短路檢測法，將萬用表調到短路檢測擋(有的是二極管壓降檔或是電阻檔，一般具有報警功能)，檢測是否有短路的現象出現，發現短路后應優先解決，使之不燒壞其它器件。該法必須在電路斷電的情況下操作，避免損壞表。
4、 壓降檢測法，將萬用表調到二極管壓降檢測檔，因為所有的 IC 都是由基本的眾多單元件組成，只是小型化了，所以在當它的某引腳上有電流通過時，就會在引腳上存在電壓降。一般同一型號的 IC 相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，必須電路斷電的情況下操作。該方法有一定的局限性，比如被檢測器件是高阻的，就檢測不到了。
LED地磚顯示屏故障處理
單元板故障
A 整板不亮
1、檢查供電電源與信號線是否連接。
2、檢查測試卡是否以識別接口，測試卡紅燈閃動則沒有識別，檢查燈板是否與測試卡同電源地，或燈板接口有信號與地短路導致無法識別接口。(智能測試卡)
3、檢測 74HC245 有無虛焊短路，245 上對應的使能(EN)信號輸入輸出腳是否虛焊或短路到其它線路。 注：主要檢查電源與使能(EN)信號。
B 在點斜掃描時，規律性的隔行不亮顯示畫面重疊
1、檢查 A、B、C、D 信號輸入口到 245 之間是否有斷線或虛焊、短路。
2、檢測 245 對應的 A、B、C、D 輸出端與 138 之間是否斷路或虛焊、短路。
3、檢測 A、B、C、D 各信號之間是否短路或某信號與地短路。 注：主要檢測 ABCD 行信號。
C 全亮時有一行或幾行不亮檢測 138 到 4953 之間的線路是否斷路或虛焊、短路。
D 在行掃描時，兩行或幾行(一般是 2 的倍數,有規律性的)同時點亮
1、檢測 A、B、C、D 各信號之間是否短路。
2、檢測 4953 輸出端是否與其它輸出端短路。
E 全亮時有單點或多點(無規律的)不亮
1、找到該模塊對應的控制腳測量是否與本行短路。
2、更換模塊或單燈。
F 全亮時有一列或幾列不亮在模塊上找到控制該列的引腳，測是否與驅動 IC(74HC595/TB62726......)輸出端連接。
G 有單點或單列高亮，或整行高亮，并且不受控
1、檢查該列是否與電源地短路。
2、檢測該行是否與電源正極短路。
3、更換其驅動 IC。
H 顯示混亂，但輸出到下一塊板的信號正常檢測 245 對應的 STB 鎖存輸出端與驅動 IC 的鎖存端是否連接或信號被短路到其它線路。
I 顯示混亂，輸出不正常
1、檢測時鐘 CLK 鎖存 STB 信號是否短路。
2、檢測 245 的時鐘 CLK 是否有輸入輸出。
3、檢測時鐘信號是否短路到其它線路。注：主要檢測時鐘與鎖存信號。
J 顯示缺色
1、檢測 245 的該顏色的數據端是否有輸入輸出。
2、檢測該顏色的數據信號是否短路到其它線路。
3、 檢測該顏色的驅動 IC 之間的級連數據口是否有斷路或短路、虛焊。
注：可使用電壓檢測法較容易找到問題，檢測數據口的電壓與正常的是否不同，確定故障區域。
K 輸出有問題
1、檢測輸出接口到信號輸出 IC 的線路是否連接或短路。
2、檢測輸出口的時鐘鎖存信號是否正常。
3、檢測最后一個驅動 IC 之間的級連輸出數據口是否與輸出接口的數據口連接或是否短路。
4、輸出的信號是否有相互短路的或有短路到地的。
5、檢查輸出的排線是否良好。
L 單元板出現八點或 16 點行、列或單點不亮、長亮、暗亮。
1、目測故障所對應的模塊引腳及引線有無短路、虛焊、斷路。
2、每小區(單元板共分上下兩小區)的上下、左右模塊之間共用連接線是否正常(將萬用表置與響鈴端，測量模塊行輸入端及各個控制輸入端的引線連接)，若是則判斷為模塊壞，如否，可直接用細電線代替接通即可消除。
3、可用萬用表直接測量單個模塊是否正常，如是，則判斷為電路板與模塊間的內部短路，如否則判斷為模塊壞，用同型號模塊替換。
M 單元板出現幾行或整小區(單元板共分上下兩小區)不亮、長亮、暗亮。
1、目測所對應的行管、穿心電感、集成電路是否虛焊、短路、斷路，如是，將短路處斷開及虛焊、斷路處重新焊好。
2、用萬用表測量各個行管輸出端電壓是否正常(萬用表測量方法：黑表筆接 GND、紅表筆去測量各個管腳的電壓);如是，則判斷行輸出端與所對應的模塊管腳斷路;如否，測量行管的輸入端是否正常;如是，則行管壞、用同型號行管換之;如否，測量所對應 HC138 的輸出端是否正常;如是，則判斷 HC138 的輸出端與行管的輸入端斷路;如否，則判斷 HC138 壞。
3、用好的 16P 排線替換試一下，測量 HC138 地址輸入端 1、2、3 引腳電壓、選通端 4、5(低電平有效)、6(高電平有效)及集成電路供電是否正常，如是，則判斷為 HC138 壞，再則以(2)續查。(4)兩小 區之間的 5V 連接線是否斷開，如是，可直接用同等電源線連通(一般現象為整小區不亮、暗亮)。
4、測量單元板輸入端的行信號(金手指 26P 可視為 13 組，其中 8、9、10、11 分別為 L0、L1、L2、L3 四組行信號)有無內部短路、斷路及輸入 HC244 后驅動是否正常，如是，則測量經 HC244 驅動輸入 HC138 的信號是否正常，再以(2)續查，如否，則判斷為 HC244 壞，用同型號的集成電路替換。
N 單元板出現小區(單元板共分上下兩小區)無紅色或無綠色。
1、目測故障所對應的集成電路、26P 排線有無虛焊、斷路及 5V 電源供電是否正常(可直接用好的 26P 排線替換)。
2、單元板之間的 26P 連接線(26P 排線的 1、2 腳為紅信號，3、4 腳為綠信號)以及前面的單元板輸出(判斷方法：拿一根長的 26P 論排線交叉互換連接出 現正常，則判斷為后面有問題;反之，則前面有問題)是否正常，如是，再測量輸入到 HC244 紅信號，驅動后送至 HC595的14腳是否正常(如是，并且HC595其它引腳都正常，則判斷HC595壞，用同型號的集成電路換上)如否，則檢查26P排線有問題及輸入不正常。
O 故障現象：單元板出現小區(單元板分上下兩小區)中間的上下兩個模塊都缺紅、缺綠或著從不正常處開始至最后都缺紅、缺綠。
1、目測單元板上故障所對應的集成電路如 HC595 是 否虛焊、短路、斷路;如是，將引腳焊好。
2、檢測5V供電是否正常。
3、用萬用表測量故障所對應 HC595 的輸入端14腳【 HC595 的測量時應區分紅淥集成電路、順序排列為：紅、綠(R、G)HC595的 9 腳為信號輸出端，14 腳為信號輸入端】電壓是否正常;如是，則判斷 HC595 壞(在其它供電正常的情況下)，用同型號的集成電路替換;如否，則檢查前面對應 HC595 的 9 腳輸出端電壓、及電路連接線有無斷開，如否，則判斷為 HC595 壞，用同型號的 HC595 集成電路換上(替換集成電路HC595時，注意電路引線別斷開)。
戶外(模組)故障
1、組連續不亮或有異常：
檢查信號方向第一塊不正常模組的排線和電源線是否接觸良好，如模組無 LED 亮，則表明無電源輸入，請檢查電源部分(可用萬用表檢查)，如出現花色(有色彩混亂的亮點)則表明模組無信號輸入，請檢查第一塊不正常模組的排線的輸入端是否接觸緊密，可多次拔插測試，如問題依舊可以調換新的排線。
2、單模組不亮：
檢查該模組的電源供應是否良好，主要是檢查模組上的電源插座是否有松動。如整塊模組出現顏色混亂或者色彩不一致(但有信號輸入，有正確的畫面)則為信號傳輸排縣接觸不良，重新插拔排線，或者更換測試過的排線。如更換良好的排線仍有同樣問題，請察看 PCB 板的接口是否出現問題。
3、單燈不亮問題檢測方法：
用萬用表檢查 LED 是否損壞，如果燈壞了就按下面第 5 項換燈。具體測燈方法：把萬用表打到電阻 X1 檔，指針式萬用表黑表筆接 LED 的正極，紅表筆接負極(數字表黑筆接負，紅筆接正)，如果 LED 亮，所測的燈是好的，如果燈不亮，所測的燈是壞的。
4、LED 壞點維護(失控點)：
經過單燈檢測確認為 LED 損壞，則根據實際需求，選擇性采用下列維護方法。
(1)正面維護：用對應型號的螺絲刀從正面將固定面罩螺絲去除掉(注留好意保螺絲)，取下面罩，進行換燈(請按照下面換燈
方法換燈)，換燈和膠體密封結束后，將原面罩復原，上緊螺絲(上螺絲時請注意不要壓住燈)，最后如有膠體殘留在 LED 表面
請細心清除膠體。
(2)背面維護：用對應型號的螺絲刀從背面將螺絲去除掉(注留好意保螺絲)，拔掉信號排線，為安全請不要拔掉電源連接線，
以防止意外，小心將模組從鈑金孔中取出，移到箱體背面，然后依照正面維護方法對單個模組進行維護換燈(請按照下面換燈方
法換燈)或者檢修其它。
5、換燈：
將損壞 LED 周圍的膠體用尖利工具(如鑷子)去除掉，并使 LED 針腳清楚的表露在視線中，右手用鑷子夾住 LED，左手用烙鐵(溫度大約為 40 度左右，過高溫度將對 LED 造成損傷)接觸焊錫，并做稍許停留(不超過 3 秒鐘，如超過時間但并不達到拆卸要求，請冷卻后再重新嘗試)將焊錫融化，用鑷子將 LED 去掉。將符合要求的 LED 燈正確的插入 PCB 電路板的孔中，(LED 燈的長腳為正極，短腳為負極，PCB 上 “方孔”為 LED 正極針腳插孔，“圓孔”為 LED 的負極針腳插孔)，將少許焊錫絲融化，黏合在烙鐵頭上，用鑷子調整好 LED 方向，使其平穩，將焊錫焊于 LED 和 PCB 相連處，用相同類型的膠體(PH 值=7)密封好LED。
整屏故障
A 整屏不亮(黑屏)
1、檢測供電電源是否通電。
2、檢測通訊線是否接通，有無接錯。(同步屏)
3、同步屏檢測發送卡和接收卡通訊綠燈有無閃爍。
4、電腦顯示器是否保護，或者顯示屏顯示領域是黑色或純藍。(同步屏)
B 整塊單元板不亮(黑屏)
1、連續幾塊板橫方向不亮，檢查正常單元板與異常單元板之間的排線連接是否接通;或者芯片 245 是否正常，
2、連續幾塊板縱方向不亮，檢查此列電源供電是否正常。
C 單元板上行不亮
1、查行腳與 4953 輸出腳是否有通。
2、查 138 是否正常。
3、查 4953 是否發燙或者燒毀。
4、查 4953 是否有高電平。
5、查 138 與 4953 控制腳是否有通。
D 單元板不亮
1、查 595 是否正常。
2、查上下模塊對應通腳是否接通。
3、查 595 輸出腳到模塊腳是否有通。
E 單元板缺色
1、查 245 R.G 數據是否有輸出。
2、查正常的 595 輸出腳與異常的 595 輸入腳是否有通。
3、檢測 A、B、C、D 各信號之間是否短路。
4、檢測 4953 輸出端是否與其它輸出端短路。
F 全亮時有單點或多點(無規律的)不亮
1、找到該模塊對應的控制腳測量是否與本行短路。
2、更換模塊或單燈。
G 全亮時有一列或幾列不亮
1、在模塊上找到控制該列的引腳，測是否與驅動 IC(74HC595/TB62726)輸出端連接。
2、目測單元板上故障所對應的模塊管腳及集成電路是 否虛焊、短路、斷路;如是，將引腳焊好。
3、用萬用表測量 HC595 的輸出端，HC595 的輸出引腳：1、2、3、4。
控制系統故障
1、整屏不亮或出現方格
★控制主機是否開啟
★通訊線是否插好
★發送卡是否已插好
★多媒體卡與采集卡 , 發送卡之間的數據線是否連好
★接收卡 JP1 或 JP2 開關位置不對
★打開主機
★把通訊線插好
★把發送卡重插
★連好多媒體卡與采集卡 , 發送卡之間數據線. ★調整好 JP1 ，JP2 開關位置
★電腦顯示器是否保護，或者顯示屏顯示領域是黑色或純藍。(同步屏)
2 、每次啟動 LED 演播室時提示找不到控制系統 COM 口至數據發送卡之間的信號采集線沒有連接或電腦本身 COM 口已壞。
★連接好該數據線或更換電腦
3、整屏畫面晃動 或重影
★檢查電腦與大屏之間的通訊線
★檢查多媒體卡與發送卡的 DVI 線。
★發送卡壞。 把通訊線重插或更換 把 DVI 線沖插加固，更換發送卡
驅動部分
1、一單元板不亮
★+5V 電或 GND 是否供給
★+5V 跟 GND 是否短路
★138 第五腿的 OE 信號是否有
★245 相連的 OE 信號是否正常(斷路或短路);
★給上 +5V 電或 GND
★把短路的給斷開
★把 OE 信號供上
★把斷路的連好把短路的給斷開
2、一單元板上半部分或下半部分不亮或顯示不正常
★138 的第 5 腿 OE 信號是否有;
★74HC595 的第 11 、12 腿的信號是否正常( SCLK、RCK )
★相連的 OE 信號是否正常;(斷路或短路)
★雙排插針與 245 相連的 SCLK 、RCK 信號是否正常;(斷路或短路)
★把 OE 信號連上
★把 SCLK 、 RCK 信號連好
★把斷路的連好把短路的斷開
★把斷路的連好把短路的斷開
3、一單元板上一行或相應一個模塊的行不亮或不正常顯示
★查看其所對應模塊的行信號的管腳是否虛焊或漏焊;
★查看其行信號與 4953 所對應的管腳是否斷開或與其它信號短路
★查看其行信號的上、下拉電阻是否沒焊或漏焊
★74HC138 輸出的行信號與相對應的 4953 之間是否斷開或與其它信號短路
★把虛焊、漏焊的給焊好
★把斷路的連好把短路的斷開
★把沒焊的給補上把漏焊的給焊好
★把斷路的連好把短路的斷開
4、一單元板有兩行同時亮(顯示文字時其中一行正常、一行常亮)
★查看模塊所對應的兩行信號是否短路
★查看查看 138 的輸出腿、上下拉電阻和模塊管腳及 4953 是否短路
★把短路的斷開
5、上半部分或下半部分 紅色或綠色不亮或不正常顯示
★查看輸入排針腳是否正常或與 GND、+5V 短路
★查看輸入排針到 245 之間的信號是否正常(短路或斷路) ★IC245 壞 " 把斷路的連好
★把短路的斷開
★更換 IC
